井下風門氣動控制裝置，氣控箱氣管連接簡述：風門氣控裝置置配件:一個氣控箱，四對開關，四個氣控箱，二條氣缸 ，一盤氣管，四個防爆按鈕，氣源管路中的氣壓通過1#氣控箱的1（Φ12氣源接口 ）進入干濕分離濾芯內，經過過濾的氣從2#氣控箱的1（Φ12氣源接口），進入風門控制箱及氣缸內，4個氣控箱的聯接，基本都是各標注序號對應各序號鏈接，

風門間距150m，遠程（略）。3、技術要求：1、供方提供的設備包括氣動（略）開關控制、風門閉鎖內置，全部氣動自動控制。無需用電。3、供方提供（略），連鎖裝置為氣動內置連鎖。

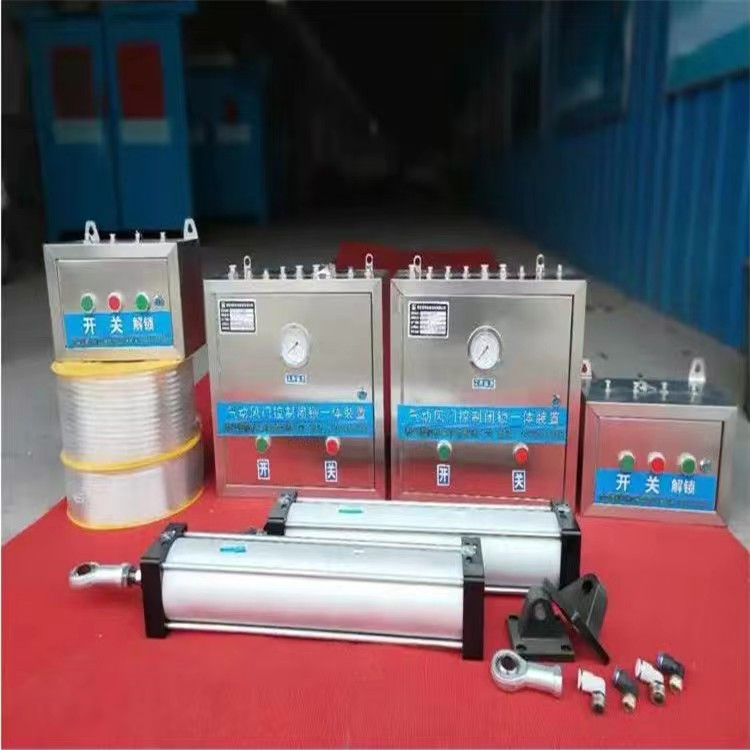

煤礦用風門氣動控制裝置，的組成：氣動控制裝置由氣控箱、手扳閥、節流閥、機械閥和氣管組成。氣控箱內含1個手扳閥、2個節流閥組成一套箱體，放置于門體兩側。

該裝置的首要屬性是氣壓。它能在0.3mpa的氣壓下正常工作，保證了閉鎖風門的穩定性和可靠性。無論是低氣壓還是高氣壓環境下，氣控閉鎖裝置都能夠表現出卓越的性能。
