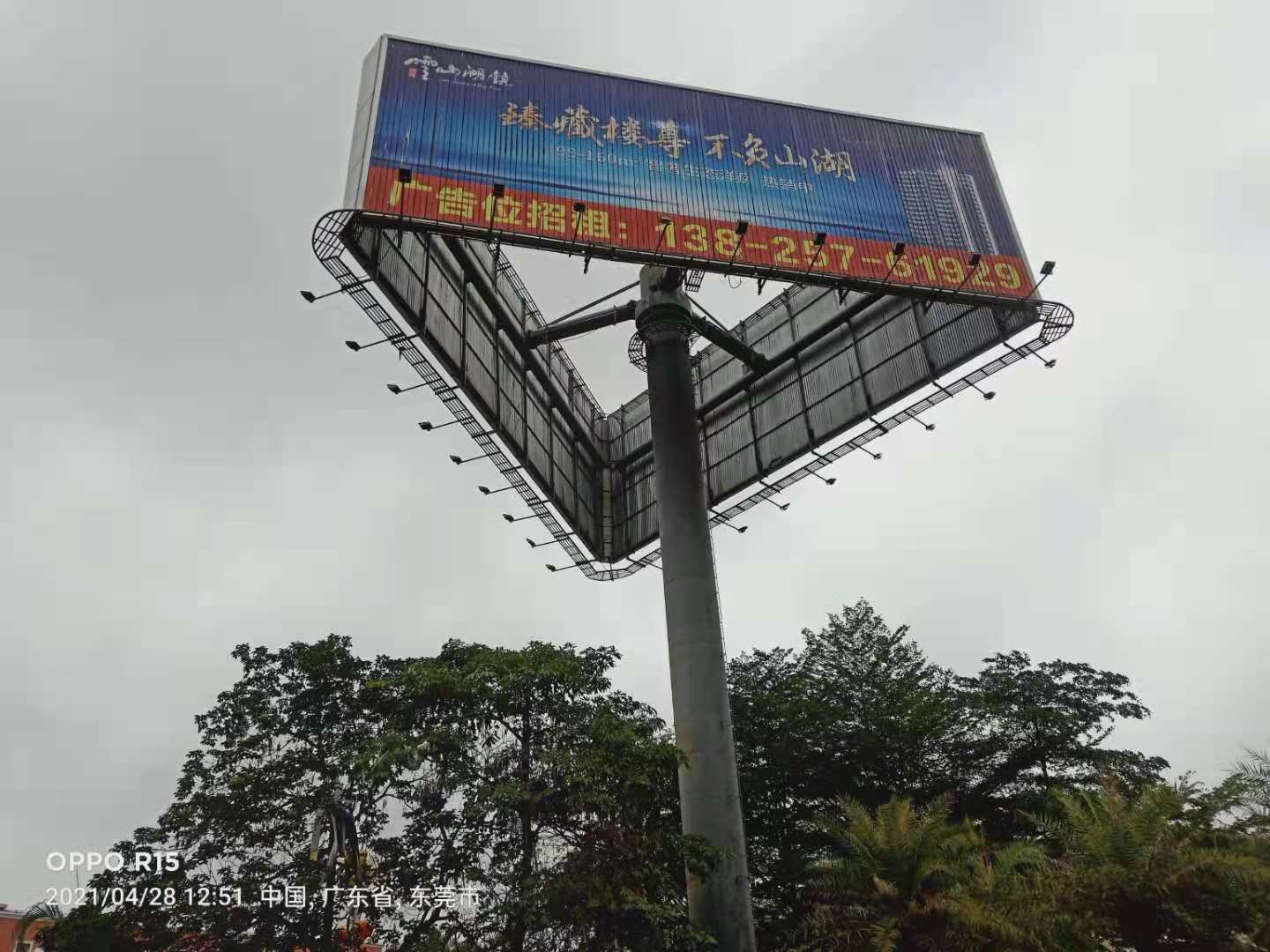

戶外廣告牌質量檢測鑒定項目實例分析：

結構質量檢測
1）該廣告牌鋼骨架與支撐桿均采用焊接，現場對該廣告牌上部結構的鋼結構焊縫進行了外觀質量檢測：牌面桁架連接焊縫、牌面桁架與支撐桁架連接焊縫滿足《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的質量要求；支撐桁架與套管連接焊縫、套管連接焊縫、支撐肋與立柱間連接焊縫、支撐桁架連接焊縫未焊滿，表面夾渣、接頭不良、局部銹蝕等情況較嚴重，焊縫質量**《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的要求。
該廣告牌立柱采用對接焊縫，采用超聲波探傷法對其進行檢測，所測焊縫的內部質量均達到《建筑鋼結構焊縫技術規程》JGJ 81－2002 中的一級焊縫標準。
該廣告牌立柱與基礎連接法蘭處錨栓未見松
動、斷裂、缺失等連接不良現象。

2）該廣告牌大部分桁架桿件均出現涂層剝落、皺皮、毛刺、露鐵等現象；抽取部分主要桿件完好部位，采用涂層測厚儀對其進行涂層厚度檢測，所測測點的測量值均小于125μm。

3）根據現場實際情況，經檢測：該廣告牌立柱柱**水平位移為51.2mm（向南）；立柱上法蘭間接觸面間隙較小、較好，貼合率大于90%；邊緣較大間隙小于0.3mm。
該廣告牌上部桁架結構銹蝕嚴重，橫梁及各支撐桁架桿件均有銹蝕、露鐵現象，且表面粗糙、涂層表面光澤失去達30%，面漆脫落、風化龜裂大于30%，所測部分桿件局部銹蝕較大深度為0.25mm。
該廣告牌各橫梁、支撐桁架、橫向聯系桁架、橫撐、牌面桁架各構件未見明顯屈曲等變形。

2.3 承載力驗算
對于既有廣告牌，特別是無正規設計圖紙或圖紙缺失的，應根據實測結構布置、截面尺寸等，對整個廣告牌結構的承載力及穩定性進行驗算，并根據驗算結果，對其進行安全性鑒定評級。
應用有限元軟件SAP2000 對該廣告牌主體結構進行模型分析。
計算時取基本風壓系數為0.45kN/m2；地面粗糙度為B 類；風荷載體型系數取1.3，現場采用
里氏硬度計法結合取樣檢驗鋼材抗拉強度，鋼材牌號取Q235B本廣告牌結構受水平荷載作用控制且豎向荷載較小，故在荷載組合分析時著重考慮了風荷載的影響，依據作用對結構較不利原則，分析時風荷載的分項系數取1.4。
計算結果為該工程橫梁、支撐桁架弦桿的計算應力均**鋼材的容許應力（抗力與荷載效應之比0.85），且支撐桁架斜桿和橫撐局部穩定性不足。

2.4 鑒定
根據驗算結果，該既有廣告牌上部結構的橫梁、支撐桁架的安全等級評定為Du級；各桿件連接方式正確，但焊縫質量較差，存在明顯的表面缺陷，構件銹蝕嚴重，結構整體性等級評定為Cu級；立柱柱**水平位移>H/400，側向位移評定為Cu級；上部結構的安全性等級為Du級。
根據檢測鑒定結果，該廣告牌上部桁架結構必須及時采取相應補強加固措施；對該廣告牌立柱、桁架各桿件涂裝進行除銹、重新涂裝處理，亦可拆除重建。

廣告牌安全檢測鑒定主要內容包括哪些：

 廣告牌檢測也屬于房屋檢測中的一個檢測項目，那么在廣告牌具體檢測實施工作中，需要做好哪些檢測工作呢？
（1）調查廣告牌概況；
對廣告牌的位置、周?chē)h(huán)境、功能、風格，以及終要求進行了解和解析。

（2）廣告牌的外觀檢測；
（3）軸網尺寸及構件幾何尺寸復核；
（4）結構材性檢測；
（5）廣告牌傾斜檢測；
（6）廣告牌焊縫檢測；
（7）結構驗算與安全性分析；
（8）結構維修可行性建議。

      參考標準：
（1）《既有建筑物結構檢測與評定標準》　（DG/T J08-804-2005）
（2）《戶外廣告設施鋼結構技術規程》 （CECS148-2003）
（3）《鋼結構工程施工質量驗收規范》 （GB）
（4）《冷彎薄壁型鋼結構技術規程》 （GB）
（5）《鋼結構高強度螺栓連接的設計、施工及驗收規范》（JGJ80-91）
（6）《建筑鋼結構焊接技術規程》 （JGJ81-2002）
      通過以上檢測手段，判斷廣告牌的現階段狀況，安全和質量的綜合性評估，保證廣告牌的長期和良好的運行狀態，在檢測中，為廣告牌提供安全**，并出具全面的檢測報告和維修建議及方案。

廣告牌安全檢測鑒定的基礎知識：

構造規定;

1、戶外廣告牌鋼結構的選型、布置和構造應便于制作、安裝、維護并使結構受力簡單明確，減少應力集中。
戶外廣告牌鋼結構主要承受風荷載，宜采用空腹結構力求減少受風面積。

2、暴露在室外環境中廣告牌采用的型鋼（鋼管、槽鋼和扁鋼）的較小壁厚不得小于3mm，采用的圓鋼直徑不宜小于10mm，焊接結構的角鋼不宜小于∟45×4或∟56×36×4，螺栓連接的角鋼不宜小于∟50×5。

3、戶外廣告牌結構應根據結構形式及所受荷載設置的支撐系統，保證結構的整體性。

4、由縱梁和橫梁組成的廣告牌面板，必須不止縱向和橫向支撐。
縱向支撐可布置在面板上下，橫向支撐客可布置在左右兩端，如果面板較長，則應在中間增加橫向支撐。

5、支撐面板的撐架需要考慮側向穩定，在多道撐架之間需要布置橫、縱支撐，以保證撐架側向穩定和廣告牌的整體穩定。

6、當戶外廣告牌的面板采用膜結構時，膜結構的設計應滿足膜結構設計標準的要求。
膜布面與戶外廣告牌結構的連接應牢固。
膜布面的牢度、強度應達到現行有關標準的規定。

二、變形規定

1、落地式廣告牌鋼結構，在風荷載（標準值）作用下，結構**點的水平位移不宜**過該點離地高度的1/100，橫梁的容許撓度為L(cháng)/150（L為懸臂跨度）。

2、墻面式廣告牌鋼結構，在風荷載（標準值）作用下，懸臂梁的容許撓度為L(cháng)/150（L為懸臂長度）。

3、屋頂式廣告牌鋼結構，在風荷載（標準值）作用下，立柱和橫梁的容許變形和落地式廣告牌鋼結構的要求相同。
