MGXTSV33-24B1煤礦用阻燃通信光纜

煤礦用通信光纜型號及其名稱

　　MGTS：金屬加強構件、松套層絞填充式、鋼—聚乙烯粘結護層、阻燃聚烯烴外護套煤礦用阻燃通信光纜。

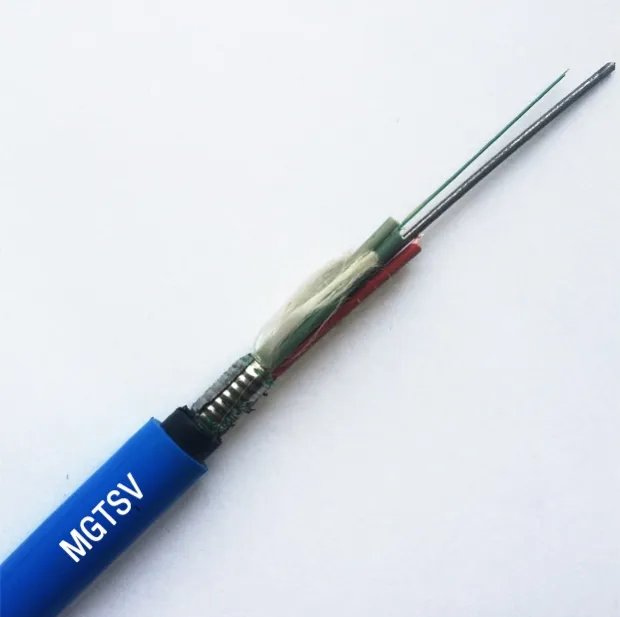

　　MGTSV：金屬加強構件、松套層絞填充式、鋼—聚乙烯粘結護層、阻燃聚氯乙烯外護套煤礦用阻燃通信光纜。

　　MGXTSV：中心管填充式、金屬加強構件、鋼—聚乙烯粘結護層、阻燃聚氯乙烯護套煤礦用阻燃通信光纜

　　MGTS33：煤礦用金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套、鋼絲鎧裝、阻燃聚烯烴護套通信光纜

　　MGTS-24B1礦用阻燃通信光纜填充繩用于在松套光纖絞層中填補空位，其外徑應使纜芯圓整。填充繩應是圓實心塑料繩，它的表面應圓整光滑,中心管式光纜無填充繩。層絞式光纜的加強構件應在光纜的中心位置，它可以是金屬的或非金屬的，依光纜形式而定。必要時，允許在纜芯四周適當?shù)奈恢梅胖梅墙饘佥o助加強構件。這些加強構件應具有足夠的截面、楊氏模量和彈性應變范圍，用以增強光纜拉伸性能。在須要時，加強構件上可擠包一層適當厚度的塑料墊層。金屬加強構件宜用高強度單圓鋼絲。高強度鋼絲宜由鍍有磷化層的鋼材制成，其表面應圓整光滑。單鋼絲的楊氏模量應不低于190Gpa。在光纜制造長度內金屬加強構件不允許整體接頭。絞層應由外徑相同的5～15管松套光纖(含可能有的填充繩)以適當節距層絞在中心加強構件四周構成,但允許為更多單元。絞層可以是SZ絞，也可以是螺旋絞。絞層中各松套管的識別可采用領示色譜，也可采用全色譜方式。

　MGXTSV33-24B1煤礦用阻燃通信光纜當采用領示色譜時，領示色應為紅色和綠色（或紅色和蘭色），其余元構件應為其它的相同顏色，宜為本色。面向光纜A端看，在順時針?lè)较蛏霞t和綠順序排列且松套管序號增大（填充繩不計序號），松套管有紅色時序號1為紅色，松套管無有紅色時，序號1為領示紅色后的一根松套管。當采用全色譜時，面向光纜A端看，在順時針?lè)较蛏纤商坠苄蛱?hào)增大，MGTS-24B1礦用阻燃通信光纜松套管序號及其對應的顏色應符合規定

MGXTSV33-24B1煤礦用阻燃通信光纜
