| 型號： | DQ11Y、DQ61Y |
| 材質： | 鍛鋼 |
| 產地： | 上海 |
| 單價： | 面議 |
| 發貨期限： | 自買家付款之日起 天內發貨 |
| 所在地： | 全國 |
| 有效期至： | 長期有效 |
| 發布時間： | 2023-11-24 09:24 |
| 最后更新： | 2023-11-24 09:24 |
| 瀏覽次數： | 165 |
| 采購咨詢： |
請賣家聯系我
|

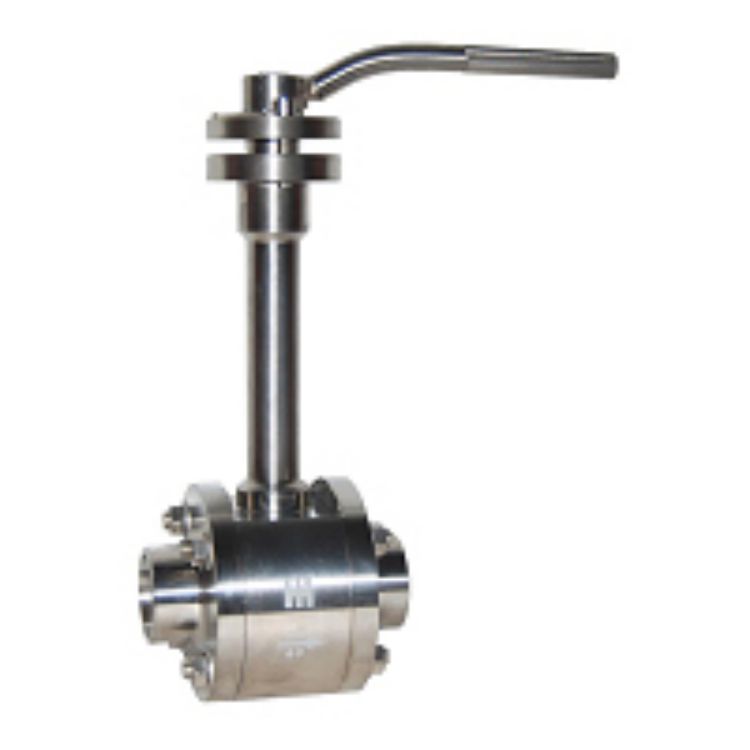

鍛鋼低溫球閥根據工況低溫程度進行選材。鍛鋼低溫球閥整部及零件都為鍛件，外形整潔、美觀。主要適用于化工、冶金、石油、制藥等行業的各種低溫高壓介質輸送管道中，有效的防護了管道流體的高壓力對密封閥座的損傷，保證了密封性能的穩定，使用壽命長等特點。鍛鋼低溫球閥可根據口徑壓力大小設計上下軸固定球結構。 鍛鋼低溫球閥標準材質明細表：
| 零件名稱 | AS to ASTM | SS ASTM | |||||
| Type A352LF3 | Type A352LF3 | Type F304(L) | Type F304(L) | ||||
| 閥體接體，閥蓋 | Type A352LF3 | Type A352LF3 | A182 F304(L) | A182 F304(L) | |||
| 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3B8 | A193 B8 | A193 B8M | |||
| 螺母 | A193L7+鍍鎘 | A1948 | A1948 | A1948M | |||
| 密封圈/墊片 | RTFE+Cu粉/尼龍1010/PPL | ||||||
| 球體 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 閥桿 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 止推片/填料 | RTFE+Cu粉/尼龍1010/PPL，碳素纖維 | ||||||
| 壓蓋 | A105N | A351 CF8 | |||||
| 定位片 | A182F321 | ||||||
| 扁螺母 | A1944+鍍鎘 | A1948 | A1948 | A1948 | |||
| 手柄 | A193L7+鍍鎘 | A193B8 | A193B8 | A193B8 | |||
| 圓柱銷 | Q235A | ||||||
| ≥－40℃ | ≥－101℃ | ≥－196℃ | |||||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
主要外形及連接尺寸：
| DN | INCH | L | D | L1 | D | D1 | H | W |
| 15 | 1/2 | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4 | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1 | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 200 |
| 32 | 11/4 | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 11/2 | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 250 |
| 50 | 2 | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
