桁架機械手是一種能夠實現自動控制、重復編程、多功能、多自由度、運動自由度間成空間直角關系的自動化設備，憑借著獨特的優勢性能，在工業自動化生產領域中發揮著不容小覷的作用。

工業應用中，桁架機械手主要從事垂直水平運動作業，有雙軸和多軸結構，根據其負載、成本、技術含量的不同適合不同的應用領域。可以替代人工完成所有工藝過程的工件自動抓取、上料、 下料、裝卡、工件移位翻轉、工件轉序加工等，能夠極大的節約人工成本，提高生產效率。

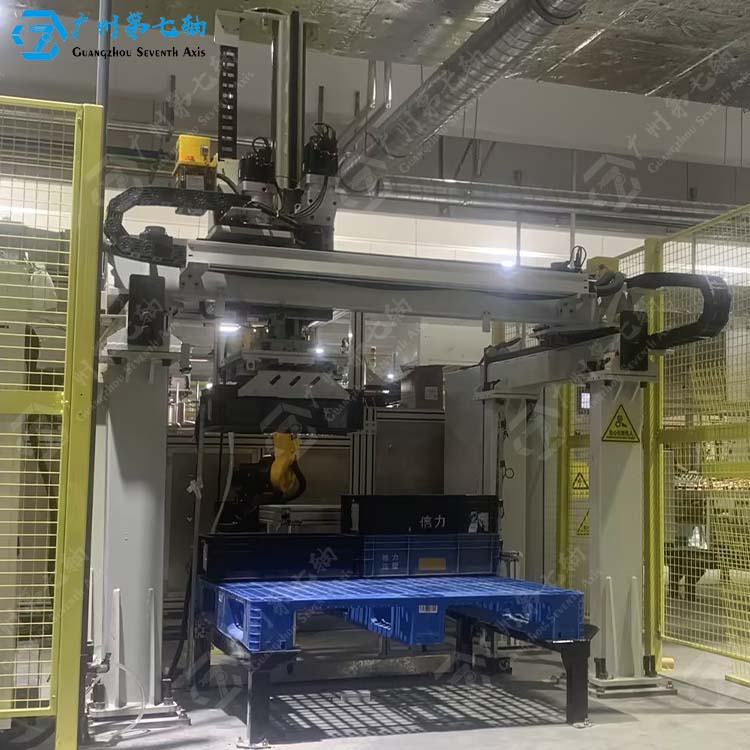

其中，龍門式桁架機械手結構如下：

1，結構框架，主要由立柱等結構件組成，其作用是將各軸架空至一定高度，多由鋁型材或方管，矩形管，圓管等焊接件構成。

2，X軸組件、Y軸組件、Z軸組件，三個運動組件為桁架機械手的核心組件，其定義規則遵循笛卡爾坐標系。各軸組件通常由結構件、導向件、傳動件、傳感器檢測元件以及機械限位組件等五部分組成。

①結構件通常由鋁型材、方管、矩形管、槽鋼、工字鋼等結構組成，其作用是作為導向件、傳動件等組件的安裝底座，也是機械手負載的主要承擔者。

②導向件，常用有直線導軌、v型滾輪導軌、U型滾輪導軌、方型導軌以及燕尾槽等常用導向結構，其具體運用需根據實際使用工況以及定位精度決定。

③傳動件，通常有電動、氣動、液壓三種類型，其中電動有齒輪齒條結構、滾珠絲杠結構、同步帶傳動、鏈條傳統以及鋼絲繩傳動等。

④傳感器檢測元件，通常兩端采用行程開關作為電限位，當移動組件移動至兩端限位開關處時，需要對機構進行鎖死，防止其超程；還有原點傳感器以及位置反饋傳感器。

⑤機械限位組，其作用是在電限位行程之外的剛性限位，俗稱死限位。

3，工裝夾具，根據工件形狀大小材質等有不同形式，如：真空吸盤吸取，卡盤夾取，托取或針式夾具插取等形式。

4，控制柜，其相當于與桁架機械手的大腦作用，通過工業控制器，采集各傳感器或按鈕的輸入信號，來發送指令給個執行元件按既定動作去執行。
